導波雷達物位計

導波雷達物位計是一種微波物位計，它是微波(雷達)定位技術的一種運用。它是通過一個可以發射能量波(一般為脈沖信號)的裝置發射能量波，能量波在波導管中傳輸，能量波遇到障礙物反射，反射的能量波由波導管傳輸至接收裝置，再由接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，最終轉化成與物位相關的電信號。能量輻射水平低，該設備使用能量波的是脈沖能量波(頻率一般比智能雷達物位計低)。一般脈沖能量波的最大脈沖能量為1mW左右(平均功率為1μW左右)，不會對其他設備以及人員造成輻射傷害。

導波微波物位儀表用于對液體、漿料及顆粒料等介電常數比較小的介質的進行接觸連續測量，適用于溫度、壓力變化大、有惰性氣體或蒸汽存在的場合。

具有以下特點

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，最高測量溫度可達800℃，最大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。
2、防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
3、免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
4、抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

導波雷達物位計的數據處理

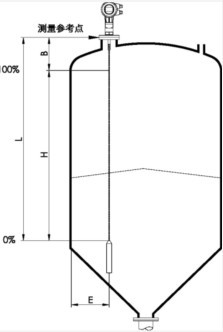

      通過輸入空罐高度L（=零點），滿灌高度H（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。是對應于 4-20mA輸出.

●主要技術參數：
測量范圍： 0---6米，纜式最大可達35米；
過程連接： 螺紋 或者法蘭；
過程溫度： -40 -250℃；
過程壓力： -1.0- 60 bar；
工作頻率： 1.8GHz；
響應速度： ≥0.2s(根據具體情況而定)
重 復 性： ± 3mm ；
分 辨 率： 1mm ；
電流信號： 4～20mA/HART；
精　　度： <0.1% ；
通訊接口： HART 通訊協議 ；
電　　源： 24V DC(+/-10%) /波紋電壓：1Vpp；
耗 電 量： max22.5mA ；
防爆認證： Exia II CT6 ；
外殼保護等級： IP68；
兩線制接線： 供電和信號輸出公用一根兩芯線；
電纜入口： 兩個M20ⅹ1.5(電纜直徑5 … 9mm)。導波雷達物位計測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭的導波雷達液位計，管式探頭測量與安裝方式無關。

  1、安裝位置

距離罐壁的距離建議為罐直徑的1/6－1/4(至少300mm，混凝土罐至少400mm)

不能安裝在金屬罐中間

不能裝在下料口處

選擇探頭長度時，注意探頭底部距罐底的距離約大于30mm

注意介質溫度

安裝時注意探頭距離障礙至少200mm

2、測量液體標準安裝

對于粘度≤500cst且不易產生粘附的介質，管式探頭其特點如下：

卓越的可靠性

可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關

罐內障礙物及短管尺寸不影響測量

比桿式探頭能承受的橫向壓力高

對于高粘度的介質，建議使用桿式探頭

3、在臥罐及立罐上的安裝

管式探頭及桿式探頭最長可到6米,對于測量距離超過6米的罐，可選用8mm纜式探頭

安裝及固定方式同固體粉倉的測量方式

對距罐壁的距離沒有限制，只要避免探頭接觸罐壁即可

如果罐內障礙物比較多而離探棒過近時，請選用管式探頭
