超聲波液位變送器的特點、原理

超聲波液位變送器的特點

　　非接觸測量，無活動部件。

　　標準的一體化 LCD 和按鈕，用于現場編程。

　　持續測量液位或測量到表面的距離。體積計算或明渠流量計算。

　　易于安裝和組態。

　　耐震鋁制外殼和 PVDF 接液件材料。

　　二線制直流回路供電。

超聲波液位變送器的原理

　　超聲波脈沖信號從變送器表面發射出來后，被液體表面反射回來。變送器“收聽”這些反射信號（回波）并測量發射和接收之間的時間延遲。通過計算這個時間延遲，就可以自動得出到液體表面的距離了。

　　距離 = 空氣中的聲速 * （時間延遲 / 2）

　　一體化溫度傳感器持續測量變送器周圍的空氣溫度，并利用這一數據計算空氣中的聲速，從而自動補償距離（溫度影響）。

超聲波液位變送器的特殊功能

　　學習程序（偽回波記錄）

　　手動操作變送器，可讓其忽視多達四個偽回波（由于障礙物反射脈沖信號造成的），直至檢測到實際液位。

　　空罐映射

　　當儲罐為空罐時，變送器可自動學會識別多達四個偽回波，無需用戶進行交互操作。

　　目前深度

　　當儲罐為非空罐時，底部參考可以自動重置到用戶輸入（已知）的目前深度和到表面的距離的總和。

　　設置為空

　　當儲罐已知為空罐時，底部參考可以自動重置到測量的距離。

　　距離漂移

　　到表面的距離可以通過用戶輸入的正向漂移值或負向漂移值調整。

　　液位漂移

　　液位可以通過用戶輸入的正向漂移值或負向漂移值調整。

　　底部留空

　　如果儲罐底部存在障礙物，可以通過指定一個忽6略區域來避免偽回波。

超聲波液位變送器的使用注意事項

　　1、變送器應當安裝在液體表面之上，使用提供的 2-in螺紋緊固。為了方便安裝，可選法蘭作為配件提供。

　　2、盡可能垂直地安裝變送器，以確保接收到的來自液體表面的正確回波具有最大的強度。

　　3、波束角內的障礙物會反射強“偽回波”，所以變送器應當盡可能定位在能夠避免偽回波的地方。

　　4、為了避免檢測到儲罐內或井內的非期望目標，我們建議變送器中心線（對于每米范圍）和障礙物之間至少要保持 4.3 in (0.11 m) 的距離。

　　5、我們建議不要將變送器安裝在離壁部 12 in (0.3 m)以內的地方，以避免損失回波強度。

　　6、避免將變送器安裝在轉換器表面會形成重度冷凝的應用地點。

　　7、如果變送器安裝在噴嘴或間隙內，最好讓變送器表面進入儲罐內至少 5mm。

　　8、在直接接觸太陽會導致外露儀表表面溫度過高的環境下，我們建議您使用適當的遮陽物。

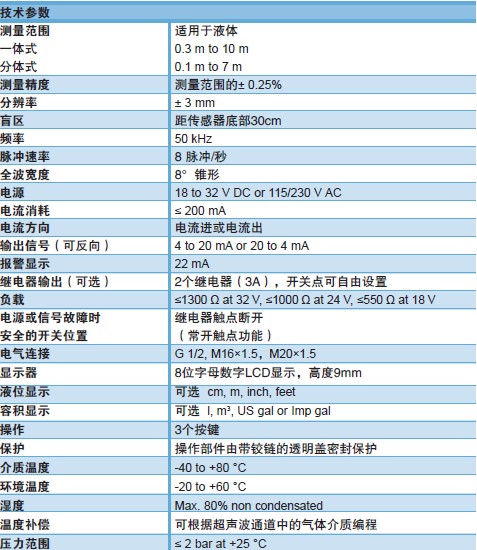

超聲波液位變送器的技術參數
